一、概述

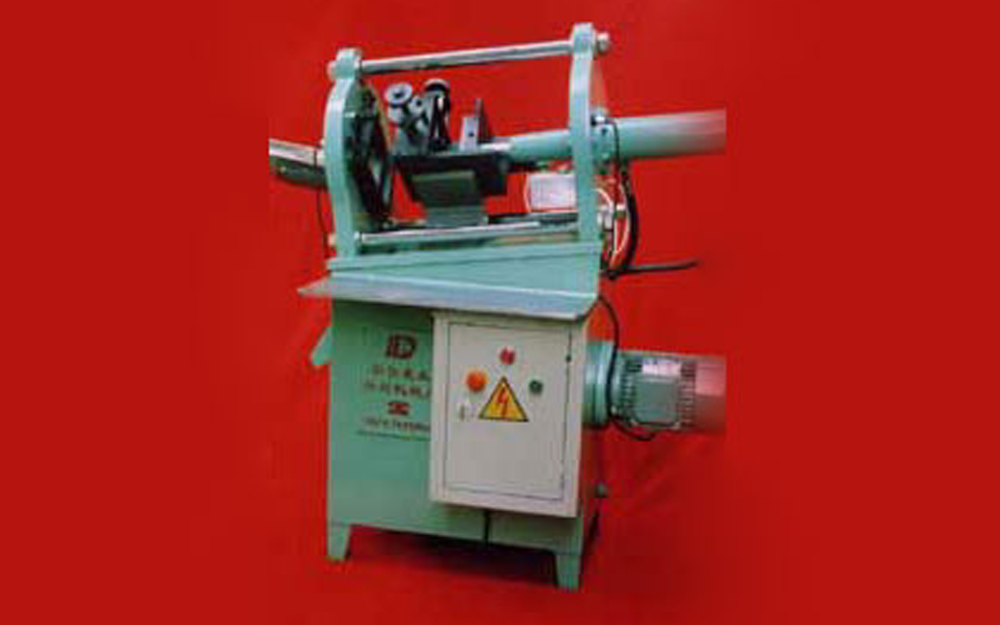

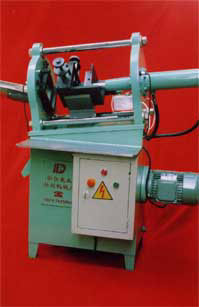

我厂生产的YM-3型液压商标模切机在原1型、2型基础上改进的，是目前国内生产扑克的最先进设备之一，其优点是效率高、质量好，加工后的扑克外形完全一致，互换性好，随着对扑克产品要求的提高，YM-3型液压扑克模切机已成为扑克外形剪切最为理想的设备。
专门设计的导向通道，刀架及相应的模切刀具，可剪切不同形状、尺寸的纸类标签，书签瓶装啤酒、饮料等成为自动贴标机首选配套设备。

二、特点
1、采用液压作剪切的动力，具有剪切平稳，噪音小的优点，配以相应的电气自动控制系统，使该机工作稳定，动作可靠。
2、优化设计，结构紧凑，造型现代，模切精度高，纸张边料少，利用率高。
3、采用专用的模切刀具和封闭式向导通道，确保纸品外形完全一致。
4、模切刀具装卸、调整简单，模切刀架设计为敞开式，方便操作工人的使用。
5、设备的精心设计，各部分的优化选择，设有红外线装置保护操作安全，效率高，班产扑克牌可达30000付，啤酒标贴540万张。

三、主要构成及基本原理
液压模切机由电动机、液压组件、电气控制和机械构件组成。
标准的液压油路设计，工作压力小、模切力大，过载保护、油封可靠等特点，电气系统短路保护、过载保　　护的功能。机械部分综合1、2型模切机的优点，确保效率质量条件下，模切料边少。
本机由电动机的转动,电气系统产生控制信号,使液压系统工作,产生机械推力,产品送入导向、定位、模切出高质的产品。

四、主要技术参数
名称 扑克牌模切机 商标（标签）模切机
电功率（KW） 2.2 2.2
电源（V） 380 380
模切量 4－6付/次 1000张/次
生产能力 3万付/班 450万张/班
模切范围 长×宽 　 长：60~120 　 宽：30~110
外形尺寸（长×宽×高） 1.5 × 0.6 × 1.2 1.5 × 0.6 × 1.2
重量（KG） 300 320

附注：商标（标签）模切刀按用户提供的尺寸、形状确定


 商标模切机用途广，可用于啤酒标签、饮料标签、异形标签、吊牌、儿童读物卡、信用卡等模切。
